Тънко{0}}стенните пръстени, като корпуси на двигатели, големи съединителни пръстени и други критични аерокосмически компоненти, често се произвеждат с тънки секции, но с големи диаметри. Въпреки че тези части са леки и-рентабилни, те идват със значителни предизвикателства при машинната обработка. Тънките стени ги правят силно податливи на термично изкривяване по време на обработка, особено когато са включени високо-прецизни вътрешни елементи като отвори.
Предизвикателството
Когато обработвате тънкостенни компоненти с голям-диаметър, основното предизвикателство е управлениетотермично разширениепо време на процеса на рязане. Докато инструментът взаимодейства с материала,локализирано генериране на топлинаводи донелинейна термична деформация, причинявайки деформиране или изкривяване на частта. Това изкривяване е особено проблематично при обработка на вътрешни отвори или други прецизни елементи, тъй като дори малко изместване може да компрометира целостта на частта.
Температурни колебаниязасягат геометрията, което води до неправилно подравняване на критични характеристики.
Термично изкривяванезатруднява постигането на строги допуски за големи, сложни части.
Неконтролирана топлинаводи до скрап или преработка поради лоша точност на размерите.
Нашият подход към решението
За да се справи с тези предизвикателства, Bishen Precision разработи интегрирана стратегия за термичен контрол, която комбинирамодерни технологии за охлаждане, наблюдение на-температура в реално време, исистеми за лазерно профилиране:
Контрол на-температурата в реално време
Ние наемамеинфрачервени температурни сензориинтегриран в процеса на обработка с ЦПУ за непрекъснато наблюдение на температурата на инструмента и детайла. Това ни позволява да регулираме параметрите на рязане, за да поддържаме стабилна термична среда.
Сегментиран процес на охлаждане
Вместо непрекъснат поток на охлаждащата течност, ние използваме aсегментирана стратегия за охлажданекойто прилага охлаждащи течности на етапи, синхронизирани с фазите на обработка. Това предотвратява термичния шок и минимизира риска от неравномерно разширяване на материала.
Лазерно профилиране за-наблюдение в реално време
За да поддържаме точност, ние използвамесистеми за лазерно профилиранекоито измерват повърхността на частта и вътрешните характеристики, докато се обработва. Системата осигурява обратна връзка за промените в размерите, причинени от термично разширение, позволявайки компенсация-в реално време и коригиране на траекториите на инструментите.
Релаксация след-обработване
След обработката частите се държат в контролирана среда, за да се позволи на материала да се отпусне, стабилизирайки вътрешните напрежения преди завършване. Това помага да се осигури стабилност на размерите и подобрява крайната точност.
Резултати
| Метрика | Преди оптимизация | След оптимизация |
|---|---|---|
| Отклонение на диаметъра на отвора | ±0,03 мм | ±0,005 мм |
| Грешка в овалността | 0,06 мм | 0,01 мм |
| Термично изкривяване Post-Cut | Значително | Минимална |
| Скорост на скрап | 10% | <1% |
Случай на приложение: монтажен пръстен на двигателя

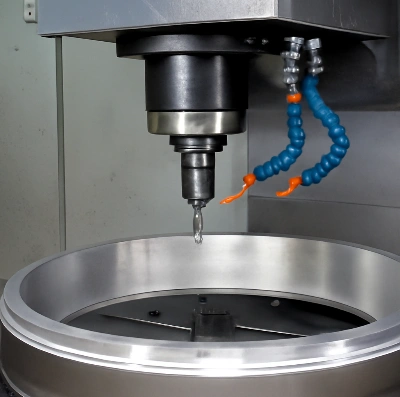

В скорошен проект ни беше възложено да обработим голяммонтажен пръстен на двигателя от алуминиева сплавс дебелина на стената 5 мм и външен диаметър 500 мм. Компонентът изискваше висока прецизност във вътрешния отвор за правилното монтиране със свързващите части.
Без прецизна стратегия за термично управление, температурно-предизвиканото изкривяване по време на рязане причини несъосност на отвора до 0,03 mm, което доведе до висок процент на скрап. Чрез прилагане на нашитемного{0}}фазна охладителна системаилазерно профилиране, намалихме отклонението на отвора до под 0,005 mm, подобрявайки производителността на частите и намалявайки отпадъците.
Заключение
Прецизната обработка на тънко-стенни части с голям-диаметър изисква прецизен термичен контрол. Чрезуправление на-температурата в реално време, сегментирано охлаждане, илазерно{0}}насочвана компенсация, ние успешно решихме проблема с топлинното разширение, като гарантираме висока-прецизност и{1}}бездефектно производство на критични космически и автомобилни компоненти.
Ако сте изправени пред предизвикателства с обработката на тънки-стени с голям{0}}диаметър,свържете се с нас днесза да научите как нашите усъвършенствани процеси за термичен контрол могат да подобрят вашата производствена ефективност и качеството на детайлите.
