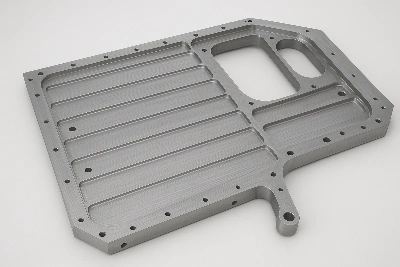

Когато фрезовате обшивка на крило или рамка на фюзелаж от монолитна плоча, частта изглежда твърда на екрана, но се държи като пружина на машината. Часове рязане, неравномерно нагряване и освобождаване на напрежението могат да преместят тънките стени с десети от милиметъра-достатъчно, за да се провали сглобяването. Единственият начин да запазите спецификацията е да планирате движението и да компенсирате в реално време.
Защо е трудно
Голяма пометена площ, тънки стени:Високите скорости на отстраняване на материала създават температурни градиенти; тънките ребра реагират бързо на входящата топлина.
Дълги времена на цикъла:Инструментът, шпинделът и приспособлението се отклоняват от топлинен растеж-дори ако машината е „топла“.
Освобождаване на остатъчно напрежение:Когато джобовете се отварят, панелите „дишат“, причинявайки локално пружиниране-навътре/протягане-навън.
Режими на повреда, които виждаме
П-изрязана пружинакоето изтласква дебелината на кожата извън толерантността.
Локална вълнообразностна ребра/усилватели от стъпало{0}}над натрупване на топлина.
Дрейф на позицията на отвора/слотакогато елементите се изрязват, преди заобикалящият материал да се стабилизира.
Работещи контроли на процеси
Мониторинг-на температурата в реално време:Свързани RTD на приспособлението + термичен модел на шпиндела; алармите задействат прозорци за отмяна на подаването и задържане/охлаждане-.
Машинна компенсация:Динамична компенсация на дължина/мащаб на инструмента, свързана с термично картографиране на машината; сондиране на затворен-контур за повторно-нулиране на критични данни в средата на-цикъла.
Стратегия за зониране:Разделете панела на топлинни зони. Груби противоположни зони в редуване (A↔C, B↔D) за балансиране на топлината и освобождаването на напрежението.
Стратегия за рязане:Високо{0}}ефективно грубо обработване с леко радиално зацепване, постоянна дебелина на стружката и контролирано стъпало-надолу за избягване на горещи точки.
Управление на охлаждащата течност и въздуха:Силен{0}}поток + насочени въздушни ножове за евакуиране на стружки от дълбоки джобове; намалете топлината при повторно рязане.
Стабилизационни пропуски:Полу{0}}завършете до почти нето, позволете времево отпускане, повторете -сондата, след това завършете със светлина, студът преминава само след като температурите се върнат към изходното ниво.
Фиксиране:Вакуум + щифтови-локатори със съвместими опори под тънки отсеци; въртящ момент-ограничено затягане за предотвратяване на "отпечатване" и изкривяване.
Казус от практиката: Мрежа на крило от едно- парче, 2,8 m × 1,1 m, Al-Li плоча
Европейски доставчик на корпуси изисква дебелина на ребрата±0,05 мми слот истинска позицияПо-малко или равно на 0,08 mmслед пълна машинна обработка. Първоначалните опити показаха до0,18 ммвръщане в най-тънките заливи.
Какво се промени:
Добавени са четири RTD за приспособления и термичен сензор на шпиндела; създаде температурна порта приΔT По-малко или равно на 2,5 градусамежду приспособлението и материала преди завършване.
Пренаредени пътеки на инструменти в план за зониране с кръстосана{0}}щрих; вмъкнат12 минутипаузи за изравняване на квадрант.
Превключени към 6-фрези с променлива стъпка-наклон за полузавършеност и намалено радиално зацепване до12–15%с по-голямо подаване, за да поддържа чипса тънък и хладен.
Пробване в средата на{0}}цикъла на шест контролни данни; приложено+0.0006 мащабв X локално (машинна компенсация) за финалния пас.
Резултат:Максималното отклонение на -среза спадна до0,046 ммна ребрата и0,06 ммна позиция на слота-зелено през всички точки за проверка.
Практически контролен списък (Запазете това)
Поставете температурни сензориприспособление, ръб на приклада и колона на машината.
Дефинирайтеточки за термично задържанепреди критично завършване.
Алтернативни зони на груба обработка; никога не изпразвайте съседни отделения последователно.
Принудително евакуиране на чипа;повторно-нарязани чипове=топлина.
Полу{0}}финал → релакс →повторно -проучване→ финална светлина.
Дневникизносване на инструмента спрямо температура; предварително довършване с нови инструменти.
Проверете CMM сна-машинно сондиранецели за ранно улавяне на дрейфа.
Фино, но важно
Термичната компенсация не е единична характеристика; това е оркестрация на усещане, последователност и светлинен завършек. Правилно направено, големите тънко{1}}стенни аерокосмически панели излизат от спецификацията на машината без тежка ръчна{2}}доработка-и остават в толеранс след охлаждане-.
