При прецизно механично сглобяване посоката на монтаж на кръглите гайки (стандарт за кръгла гайка GB/T812) често е предмет на дискусия. По-долу съм обобщил ключовите моменти за справка.

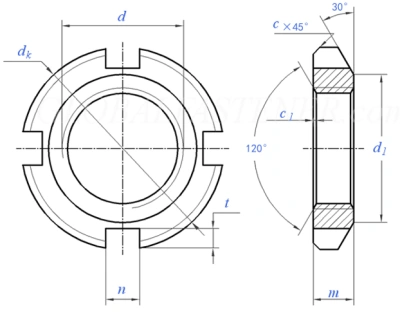

1. Структурни характеристики на кръглите гайки
Едната страна на кръглата гайка има голяма 30-градусова фаска (30-градусова фаска), която се използва главно за аксиално фиксиране на вал.

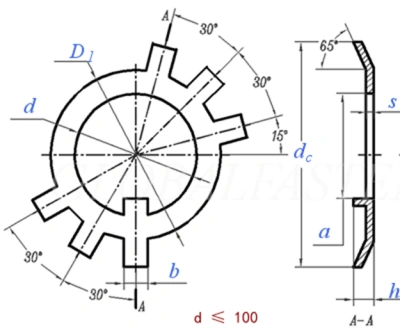

2. Сдвояване със заключващи шайби
На практика, за да се постигне анти{0}}разхлабване (анти-метода на разхлабващата гайка), кръглите гайки обикновено се използват заедно със заключваща шайба (GB/T858 заключваща шайба):
Шайбата има множество пластини и ъгъл от 65 градуса;
Съгласно стандартите размерът D1 на шайбата съвпада с размерът d1 на кръглата гайка;
Следователно голямата скосена страна на кръглата гайка трябва да се съчетае със заключващата шайба.
👉 С други думи, когато кръгла гайка и заключваща шайба се използват заедно, скосената страна трябва да е обърната към затегнатия компонент.
3. Когато не се използват заключващи шайби
Понякога не се прилагат заключващи шайби. Например:
Използванезаключване с двойна кръгла гайказа анти{0}}разхлабване;
Няма изискване против{0}}разхлабване, само затягане на една кръгла гайка.
Все още ли има значение посоката на монтаж в такива случаи? Отговорът е: да, все още има съображения.
4. Допълнителни съображения за посоката на инсталиране
Толеранс на перпендикулярност на гайката:
Стандартът GB/T812 определя изисквания за перпендикулярност за скосената страна, но не и за противоположната страна.

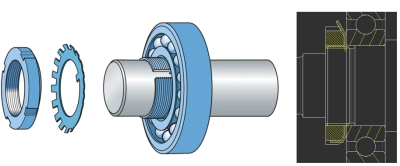

Монтаж на фиксираща гайка на лагера:
При възли като лагери обикновено е желателно компонентът, притиснат към лагера, да не излиза извън диаметъра на вътрешния пръстен. В такива случаи поставянето на скосената страна към захванатия компонент е по-разумно.
Ако монтажът няма такива ограничения, тогава посоката на инсталиране не е строго критична.(文章来源:iMechanics机械)
