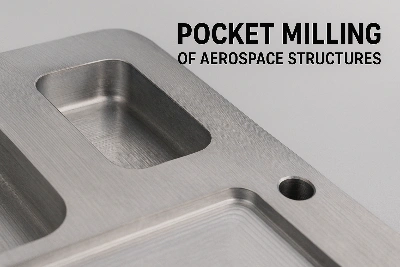

Рамките на фюзелажа на самолета и гредите на крилата често се подлагат на агресивно отстраняване на материал чрез фрезоване на джобове, за да се намали теглото. Тези „изсветляващи джобове“ са от съществено значение за структурната ефективност-, но създават скрито предизвикателство: когато вътрешният материал се отстранява, остатъчните напрежения се освобождават неравномерно, което води до изкривяване или изкривяване на частта.
Предизвикателството
Джобното фрезоване облекчава натрупаното-напрежение при производство и топлинна-обработка, уловено в твърдия материал. Без внимателен контрол този релеф може да причини видимо геометрично отклонение на ребрата, ръбовете или монтажните повърхности. За структурни компоненти с висока-прецизност дори незначително изкривяване прави частите неизползваеми или изисква скъп ремонт.
Подход към решението
Разработихме много{0}}техника за противодействие на риска от деформация:
Симетрични последователности на обработка
Джобовете се извършват в огледален, редуващ се модел-напр. фрезоване на джобове от противоположните страни последователно-за балансиране на облекчаването на напрежението и минимизиране на склонността към изкривяване.
Междинно отгряване-за облекчаване на напрежението
Сред{0}}процесното отгряване, извършено при контролирани температури (~300–400 градуса за алуминиеви сплави или подходящи нива за титан/сплави), отслабва остатъчното напрежение преди крайните срезове.
Параметри на рязане с ниско-напрежение
Намаленото радиално зацепване, по-ниските скорости на подаване и охладената флуида за рязане се комбинират, за да сведат -предизвиканото от рязане топлинно и механично напрежение до абсолютен минимум.
Постигнати резултати
Изкривяването беше намалено до < 0,02 mm върху 1-метров осветителен панел спрямо > 0,1 mm първоначално
Крайните части отговарят на плоскостта и толеранса на сглобяване без преработка
Въздействието на времето на цикъла се поддържа под 10% благодарение на оптимизирания график за отгряване
Когато големи структурни компоненти се нуждаят от олекотяване чрез фрезоване на джобове, процесът не се състои само в премахване на материал-апрогнозиране и управление на освобождаването от стрес. Чрез контролирана симетрия, термична обработка и нежно рязане, ние гарантираме, че всеки фрезован джоб оставя частта по-близо до истинската, а не по-далеч от спецификацията.
Ако това отговаря на предизвикателствата, пред които сте изправени-изкривяване в големи фрезовани джобове, прецизна плоскост в структурни корпуси-изпратете ми вашето работно досие (STEP или IGES) и аз ще предложа балансирана стратегия за управление на напрежението, съобразена с вашия материал и машина.
