Титаниевите сплави са известни със своето изключително съотношение на якост към тегло, устойчивост на корозия и биосъвместимост, което ги прави много търсени в различни индустрии като космическата, медицинската и автомобилната. Като водещ доставчик на CNC машинни части от титанови сплави, ние разбираме критичната важност на поддържането на прецизни допуски, за да гарантираме качеството и производителността на тези компоненти. В тази публикация в блога ще разгледаме типичните допуски за CNC машинно обработени части от титаниева сплав, като изследваме факторите, които им влияят и техниките, които използваме, за да постигнем желаната прецизност.
Разбиране на допустимите отклонения при CNC обработка
Допустимите отклонения при обработката с ЦПУ се отнасят до допустимото отклонение от определените размери на част. Те са от решаващо значение за гарантиране, че частта пасва и функционира правилно в рамките на предвиденото приложение. Допустимите отклонения обикновено се изразяват в единици за дължина, като например милиметри или инчове, и могат да бъдат едностранни (позволяващи вариации в една посока) или двустранни (позволяващи вариации в двете посоки).
Изискванията за толеранс за определена част зависят от няколко фактора, включително приложението, обработвания материал и производствения процес. В случай на части от титанови сплави, постигането на тесни допуски може да бъде особено предизвикателно поради уникалните свойства на материала, като неговата висока якост, ниска топлопроводимост и склонност към втвърдяване.
Типични допустими отклонения за CNC машинно обработени части от титаниева сплав
Типичните допуски за детайли от титанова сплав, обработени с ЦПУ, могат да варират в зависимост от специфичните изисквания на приложението. Въпреки това, като цяло, по-долу са някои често срещани диапазони на толерантност за различни типове функции:
Допустими отклонения на размерите
- Линейни размери: За линейни размери, като дължини, ширини и височини, типичните допустими отклонения варират от ±0,05 mm до ±0,2 mm. Въпреки това, в някои приложения с висока точност може да се изискват толеранси от ±0,01 mm или дори ±0,005 mm.
- Допустими отклонения в диаметъра: Когато се обработват отвори или валове, допустимите отклонения на диаметъра обикновено варират от ±0,02 mm до ±0,1 mm. Отново, за приложения, изискващи по-висока точност, могат да се постигнат по-строги допуски.
Геометрични допуски
- Равност и праволинейност: Допустимите отклонения за плоскост и праволинейност се използват за контролиране на отклонението на повърхност от идеално равна или права равнина. Типичните допуски за плоскост и праволинейност варират от ±0,02 mm до ±0,1 mm.
- Закръгленост и цилиндричност: Допустимите отклонения на закръгленост и цилиндричност се използват за контролиране на отклонението на кръгъл или цилиндричен елемент от перфектен кръг или цилиндър. Типичните допуски за кръглост и цилиндричност варират от ±0,005 mm до ±0,02 mm.
- Перпендикулярност и успоредност: Допустимите отклонения за перпендикулярност и успоредност се използват за контролиране на ориентацията на един елемент спрямо друг. Типичните допуски за перпендикулярност и паралелност варират от ±0,02 mm до ±0,1 mm.
Фактори, влияещи върху допустимите отклонения при CNC обработка на детайли от титанови сплави
Няколко фактора могат да повлияят на постижимите толеранси при CNC обработка на части от титанова сплав. Разбирането на тези фактори е от съществено значение, за да се гарантира постигането на желаната прецизност. Някои от ключовите фактори включват:
Свойства на материала
- Сила и твърдост: Титаниевите сплави са известни със своята висока якост и твърдост, което може да ги направи трудни за обработка. Високите сили на рязане, необходими за обработка на титан, могат да причинят деформация на инструмента и вибрации, водещи до неточности в размерите.
- Топлопроводимост: Титанът има относително ниска топлопроводимост, което означава, че топлината, генерирана по време на обработката, може да се натрупа в зоната на рязане. Това може да причини термично разширение на детайла и режещия инструмент, което води до промени в размерите и намалена точност.
- Работно закаляване: Титановите сплави имат склонност да се втвърдяват по време на обработка, което може да увеличи силите на рязане и износването на инструмента. Работното втвърдяване също може да затрудни постигането на тесни допуски, тъй като материалът става по-устойчив на деформация.
Процес на обработка
- Параметри на рязане: Параметрите на рязане, като скорост на рязане, скорост на подаване и дълбочина на рязане, могат да имат значително влияние върху постижимите толеранси. Трябва да се изберат оптимални параметри на рязане, за да се сведе до минимум износването на инструмента, да се намалят силите на рязане и да се контролира топлината, генерирана по време на обработката.
- Избор на инструмент: Изборът на режещ инструмент също е от решаващо значение за постигане на тесни допуски при CNC обработка на части от титанова сплав. Обикновено се използват инструменти, изработени от бързорежеща стомана (HSS), карбидни или керамични материали, в зависимост от конкретното приложение и изискваната прецизност.
- Точност на машинния инструмент: Точността на самата CNC машина е друг важен фактор. Необходими са машинни инструменти с висока прецизност и стабилност, за да се постигнат последователно тесни допуски. Редовната поддръжка и калибриране на машинния инструмент също са от съществено значение за гарантиране на неговата точност.
Фиксиране и закрепване
- Правилно закрепване: Фиксирането е процес на закрепване на детайла на място по време на обработка. Правилното закрепване е от съществено значение, за да се гарантира, че детайлът остава стабилен и не се движи или вибрира по време на обработка. Това помага да се сведе до минимум рискът от неточности в размерите и гарантира постигането на желаните толеранси.
- Работни захващащи устройства: Изборът на работни захващащи устройства, като менгемета, скоби или патронници, също може да повлияе на постижимите допуски. Приспособленията за захващане трябва да бъдат избрани въз основа на формата и размера на детайла, както и необходимата сила на затягане.
Техники за постигане на тесни допуски при CNC обработка на части от титанови сплави
За постигане на строги допуски при CNC обработка на части от титанови сплави, ние използваме няколко усъвършенствани техники и най-добри практики. Те включват:
Разширени стратегии за обработка
- Високоскоростна обработка: Техниките за високоскоростна обработка могат да се използват за намаляване на силите на рязане и топлината, генерирана по време на обработката, което помага да се сведе до минимум износването на инструмента и да се подобри точността на размерите на частите.
- Прецизно смилане: Прецизното шлайфане може да се използва за постигане на изключително тесни допуски и повърхностни покрития. Шлифоването често се използва като довършителна операция за отстраняване на останалия материал и за подобряване на точността на размерите на частите.
- Многоосна обработка: Многоосната обработка позволява по-сложни геометрии да бъдат обработвани с по-голяма прецизност. Чрез използването на множество оси на движение режещият инструмент може да се доближи до детайла от различни ъгли, което помага да се намали броят на настройките и да се подобри цялостната точност на частите.
Контрол на качеството
- Инспекция в процеса: Техники за инспекция в процеса, като използване на сензорни сонди или лазерни скенери, могат да се използват за наблюдение на размерите на частите по време на обработка. Това позволява всякакви отклонения от желаните толеранси да бъдат открити рано и незабавно коригирани, като се гарантира, че крайните части отговарят на изискваните спецификации.
- Инспекция след процеса: Проверката след процеса също е от съществено значение за проверка на точността на размерите и качеството на готовите части. Използваме разнообразно оборудване за проверка, като машини за измерване на координати (CMM), оптични компаратори и повърхностни профилометри, за да гарантираме, че частите отговарят на необходимите допуски и изисквания за повърхностно покритие.
Заключение
Постигането на строги допуски при CNC обработка на части от титанова сплав е предизвикателна, но постижима цел. Чрез разбиране на факторите, които влияят на допустимите отклонения и използване на усъвършенствани техники за обработка и мерки за контрол на качеството, ние сме в състояние да произвеждаме висококачествени части от титанова сплав, които отговарят на най-взискателните спецификации.

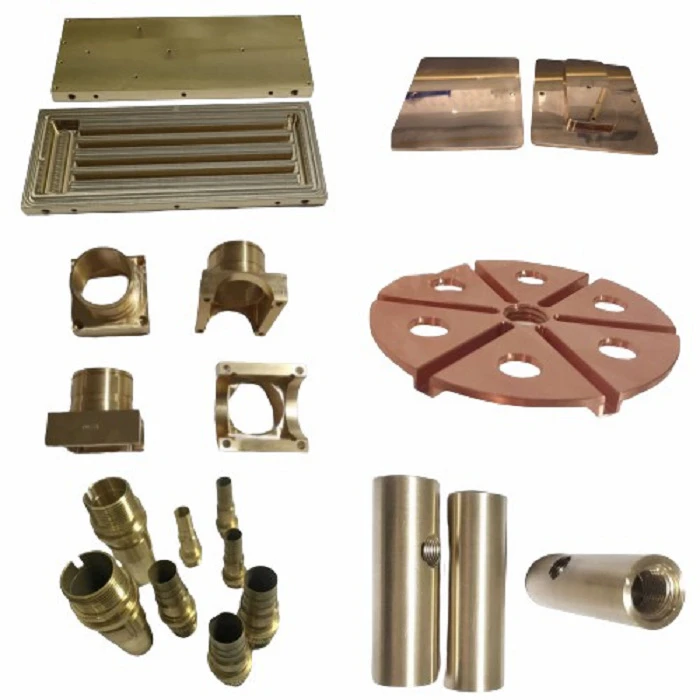

Като водещ доставчик наCNC обработка на алуминиева сплав,CNC обработка на месинг и мед, иCNC обработка на сплави на базата на никел, имаме експертизата и опита, за да предоставим на нашите клиенти най-високо ниво на прецизност и качество. Ако се нуждаете от CNC обработени части от титанова сплав, ви каним да се свържете с нас, за да обсъдим вашите специфични изисквания и да научите повече за това как можем да ви помогнем да постигнете целите си.
Референции
- Kalpakjian, S., & Schmid, SR (2014). Производствено инженерство и технология. Пиърсън.
- Paul De Garmo, E., Black, JT, & Kohser, RA (2003). Материали и процеси в производството. Уайли.
- Trent, EM, & Wright, PK (2000). Рязане на метал. Бътъруърт-Хайнеман.
